一、 功能概述

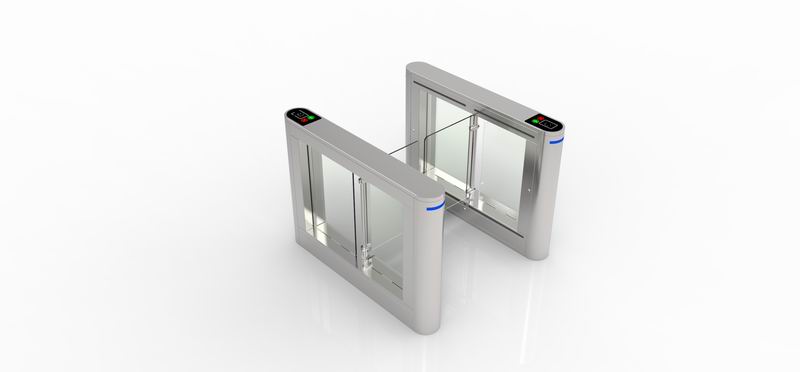

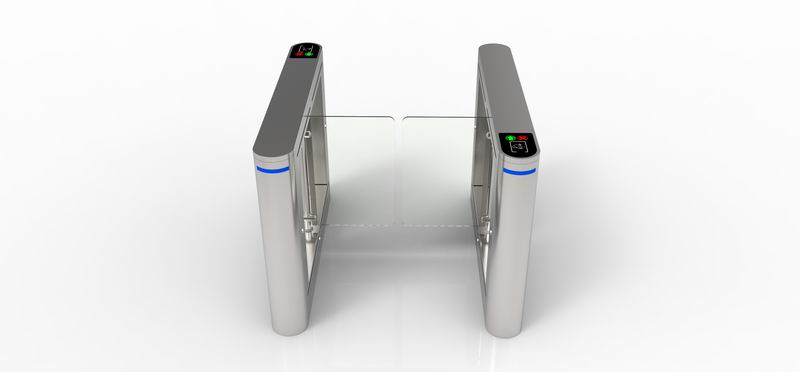

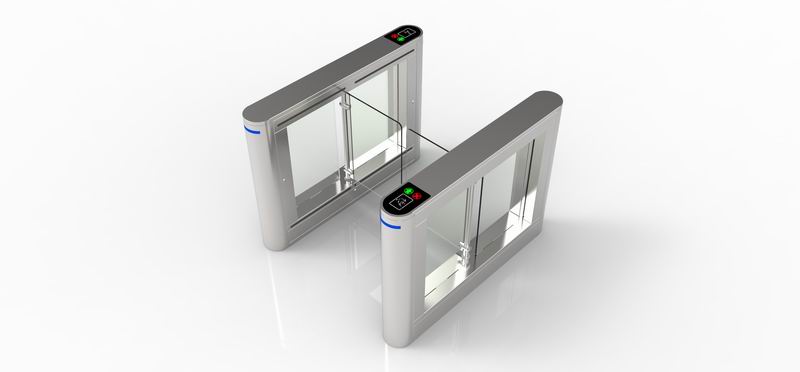

本通道閘是本公司自行開發、研制、生產的智能通道管理設備。該設備把精巧的機械傳動、
線路板控制、LED 燈光效果及各種讀寫技術有效結合為一體，通過配置不同的讀寫設備，即可完
成對通道通行的智能化控制與管理。
整個產品機架采用不銹鋼激光切割，數控折彎成型，機身防水結構設計，應用于室外。系統
對外采用標準的快速插拔電子接口，可集成各種讀寫裝置等，可方便的將條碼、二維碼、ID 卡、
IC 卡等讀寫設備集成在本設備上，從而為出入人員提供有序文明的通行方式，并可杜絕非法人員
進出，同時為了滿足消防通道的要求，在本系統中設有專用消防按鈕接口，以便在緊急情況下閘
門自動打開，組織人員疏散。
二、 基本參數
1. 外形尺寸：
長*寬*高：1400 mm *185mm *1020 mm
2. 箱體材質：
機身 1.2mm 、上蓋 1.5mm 厚 SUS304
3. 門板材料：
10mm 厚亞克力
4. 中間隔板材料： 10mm 厚亞克力
5. 通道寬：
≤900mm
6. 環境溫度：
-20 度~70 度
7. 工作環境：
室內室外（室外加裝雨棚）
三、 技術參數
1. 輸入電壓：
100V~240V
2. 驅動電壓：
24V
3. 設備功率：
35W
4. 響應時間： 0.2S
5. 通行速度： 常開 50 人/分；常閉 35 人/分
6. 通訊接口： RS485
7. 通訊距離： 小于 1200m
8. 開閘信號輸入：干接點
9. 開關門時間： 小于 1S
四、 功能及特點
1. 具有零位自檢功能，方便用戶維護及使用；
2. 非法進入有報警提示功能；
3. 防沖功能，在沒有接收功能開閘信號，伸縮擋板自動鎖死；
4. 紅外防夾功能，在伸縮擋板復位的過程中紅外檢測到人在通道中，擋板會自動回到打開狀態；
5. 具有自動復位功能，行人讀有效卡后，若在系統規定時間內未通行時，系統將自動取消行人
此次通行權限；
6. 統一標準的對外電氣接口，可與多種讀卡器相掛接，并可通過管理計算機實現遠程控制與管
理；
7. 整個系統運行平穩、噪音小；
