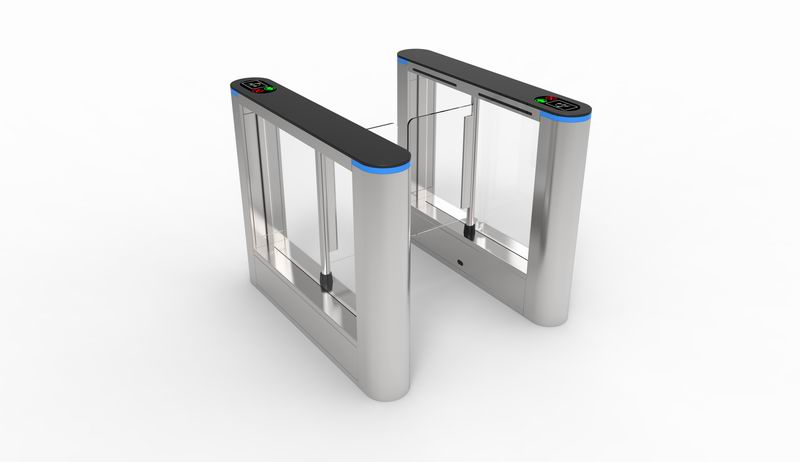

一、 功能概述
防撞擺閘是本公司自行開發、研制、生產的智能通道管理設備。系統具有防撞功能的電動擺
門, 有效實現出入口安全控制。該機芯采用德國皮帶利用張緊在帶輪上的柔性是傳遞動力的一種
機械裝置，傳動平穩、能緩沖吸振，與全自動線路板控制、LED 燈光效果及各種讀寫技術有效結
合為一體，通過配置不同的讀寫設備，即可完成對通道通行的智能化控制與管理。
整個產品外形采用不銹鋼激光切割，數控折彎成型，上蓋采用大理石，造型美觀大方，防銹、
耐用，且系統對外采用標準的快速插拔電子接口，可方便的將磁卡、條碼卡、ID 卡、IC 卡等讀寫
設備集成在本設備上，從而為出入人員提供有序文明的通行方式，并可杜絕非法人員進出，同時
為了滿足消防通道的要求，在本系統中設有專用消防按鈕接口，以便在緊急情況下閘門自動打開，
組織人員疏散。
二、 基本參數
1. 外形尺寸：
長*寬*高：1200 mm *185 mm *980 mm
2. 箱體材質：
1.5mm 厚 SUS304
3. 門板材料：
10mm 厚亞克力
4. 中間閘板材料：10mm 厚亞克力
5. 生產工藝：
全電腦數控激光切割、全電腦數控折彎
6. 通道寬：
≤800mm
7. 環境溫度：
-20 度~70 度
8. 工作環境：
室內室外（室外加裝雨棚）
三、 技術參數
1. 輸入電壓：
100V~240V
2. 驅動電壓：
24V
3. 設備功率：
35W
4. 響應時間：
0.2S
5. 通行速度：
常開 50 人/分；常閉 35 人/分
6. 通訊接口：
RS485
7. 通訊距離：
小于 1200m
8. 開閘信號輸入： 干接點
9. 開關門時間： 小于 1S
四、 功能及特點
1. 系統具備防撞功能，當有外物在未授權的狀態下撞擊擺桿，擺桿運動角度達到菜單設定的值
（如 2°），控制器就會啟動剎車機構，阻止擺桿運動，并啟動聲光報警。當外力進一步增大，
剎車控制器會保護擺桿不被撞斷，外力撤除后，擺桿自動歸位，系統正常；
2. 系統具備角度分辨和零位自檢功能，包含 500P/R 編碼器，分辨精度高，這種高精度的傳感
器的優勢是使擺桿轉動精確；
3. 非法進入有報警提示功能；
4. 防沖功能，在沒有接收功能開閘信號，擺臂自動鎖死；
5. 紅外防夾功能，在擺臂復位的過程中紅外檢測到人在通道中，擺臂會自動回到打開狀態；
6. 統一標準的對外電氣接口，可與多種讀卡器相掛接，并可通過管理計算機實現遠程控制與管
理；
7. 系統設有過流保護裝置，當負載超過某設定值（如 2.5A）
,系統停止工作，以免燒壞電機等設 備；
